高纯氮气输送系统运行一段时间后，过滤器前后压差逐渐升高是一种常见现象。压降增大会直接导致下游供气压力不足、流量衰减，严重时触发低压报警或联锁停机。在半导体、电子气体、实验室供气及新能源行业中，压差异常不仅影响工艺稳定性，还可能造成批次性质量缺陷。
从实际现场经验来看，高纯氮气过滤器压降持续增大通常可归因于三类主要因素：颗粒物在滤芯内部累积、过滤器选型与系统流量不匹配、以及气源携带的水分或油雾造成的孔道污染。下面分别说明每种原因的技术机理与处理步骤。
一、颗粒物累积导致滤芯堵塞
烧结金属过滤器依靠三维连通孔道实现颗粒拦截。当含尘气体通过滤芯时，粒径大于孔径的颗粒被截留在表面，小于孔径的颗粒可能进入孔道内部并附着在孔壁上。随着运行时间延长，累积的颗粒会逐步缩小有效流通截面积，气体通过时需克服更高的流动阻力，表现为过滤器前后压差持续上升。
新建氮气管道系统、长期停运后重新投运的系统，或者气源切换频繁的工况，颗粒问题尤其突出。常见颗粒来源包括：管道焊接后的焊渣与氧化皮未彻底吹扫干净、储气罐内壁锈蚀剥落、阀门密封副磨损产生的碎屑、以及压缩机或鼓风机带人的金属磨粒。
判断方法
如果压差随运行时间呈线性上升趋势，且更换滤芯后压差恢复正常，基本可判定为颗粒累积所致。若更换滤芯后压差很快再次升高，则说明前端气源存在持续颗粒释放源。
处理步骤
第一，检查气源洁净度。测量氮气露点及颗粒浓度，确认是否符合设计指标。对于新建管路，应在过滤器上游进行爆破吹扫或化学清洗，清除焊渣与氧化皮。必要时在氮气储罐出口加装5μm或10μm的粗过滤器，作为高精度过滤器的前置保护。
第二，优化过滤精度配置。0.003μm(3纳米)的烧结滤芯对亚微米级颗粒有极高的拦截效率，但压降上升速率也更快。如果工艺允许，可选用0.01μm或0.1μm的滤芯，或者在主管路采用1μm滤芯进行粗过滤，在最终使用点再配置0.003μm终端过滤器。分级过滤能显著延长高精度滤芯的使用寿命。
第三，制定合理的滤芯维护周期。烧结不锈钢滤芯可通过反向脉冲吹扫或超声波清洗再生。记录每次更换或清洗前的压差读数，绘制压差-时间曲线，即可预测下次维护的时间节点，避免压差过高影响系统正常供气。
二、过滤器选型与系统流量不匹配
部分压降问题并非因滤芯堵塞引起，而是选型阶段未能充分考虑实际流量需求。过滤器的流通能力由有效过滤面积、滤芯孔隙率及气体粘度共同决定。当实际流量超过设计值时，气体通过滤芯的速度增加，压降与流速的平方成正比。例如流量增加50%，理论压降增加125%。
常见的选型失误包括：按平均流量而非峰值流量选型、忽略多支路同时用气的叠加效应、过滤器的接口管径小于系统主管道、以及预留了过小的安全裕量。
判断方法
如果过滤器刚安装投运时压差就明显偏高，或者在高峰用气时段压差骤升、低压时段恢复正常，通常说明选型偏小。另外，同批次更换不同流量等级的滤芯，如果大规格滤芯压差正常，也可以反推原滤芯面积不足。
处理步骤
第一步，重新核算实际峰值流量。使用质量流量计或超声波流量计连续监测一周的瞬时流量，取最高值并乘以1.2至1.5的系数作为选型依据。对于间歇用气系统，还应计算最大瞬时流量持续的时间。
第二步，根据流量-压降特性曲线选择合适的过滤器规格。正规厂家提供的产品样本中会标注不同压力下的流量压降曲线。选择时确保在峰值流量下，滤芯初始压降不超过系统允许总压降的30%，剩余裕量用于容纳老化过程中的阻力增长。
第三步，若现有过滤器无法满足流量要求，可采用并联扩容。将两个或更多同样规格的过滤器并联安装，总有效过滤面积成倍增加，相同总流量下每只滤芯的负荷降低，压降可降至单只的四分之一左右。并联管路应确保气流分配均匀，避免偏流。
三、水分、油雾或化学污染导致孔道封闭
烧结金属滤芯对液态污染物非常敏感。当氮气中夹带的水滴、油雾或有机蒸气进入滤芯时，液体由于表面张力作用会在孔道狭窄处形成液桥，完全封闭孔隙。与固体颗粒不同，液体污染导致的压降上升往往比较突然，且反向吹扫难以恢复，因为液体挥发后可能留下固体残渣。
容易发生液体污染的工况包括：液氮储罐气化器能力不足，导致未完全气化的液滴进入管道;压缩氮气系统中的冷冻式干燥机露点控制失效;管道存在低洼积水段且未设置排水点;或者上游工艺气体携带了含烃类物质的介质。
判断方法
如果压差在短时间内(几小时或一两天)急剧上升，且更换滤芯后问题反复出现，应高度怀疑液体污染。打开过滤器壳体，如果滤芯表面有湿痕、油斑或异味，即可确认。
处理步骤
第一，检查气源干燥系统的运行状态。确认干燥机出口露点是否达到设计要求(通常要求≤-40℃或-70℃)。对于液氮气化系统，确保气化器出口过热度不低于5℃，并在气化器后设置气液分离器或除雾器。
第二，排查油污染来源。无油氮气压缩机应确认密封组件无磨损泄漏。对于有油润滑系统，应在过滤器前增设活性炭过滤器或凝聚式除油器，将油雾浓度降至0.01mg/m³以下。
第三，选择耐腐蚀且对液体污染有一定耐受能力的滤芯结构。316L不锈钢烧结滤芯相较于陶瓷或纸质滤芯，化学稳定性更好，且可通过高温烘烤(300℃-400℃)将有机污染物碳化后再用高压气体吹除，实现再生。但对于高纯气体系统，严重液体污染的滤芯建议直接更换，避免再生过程中的二次污染风险。
烧结金属过滤器在氮气系统中的应用特点
针对上述压降问题，近年来高纯氮气系统越来越倾向于采用316L不锈钢烧结气体过滤器。其优势体现在三个方面。
材质方面，316L不锈钢对氮气中可能存在的微量酸性杂质(如CO₂溶于冷凝水形成的碳酸)具有良好耐腐蚀性，不会因点蚀导致滤芯破裂或颗粒脱落。同时316L的机械强度足以承受高压氮气系统的压力波动，即使在40MPa超高压工况下也能保持结构完整。
过滤性能方面，烧结金属滤芯的孔径分布可控，可从3纳米到100微米范围内按需定制。孔径均匀度直接影响压降上升速率——均匀的孔道能使颗粒在滤芯整个表面均匀分布，延缓局部堵塞。恒歌生产的气体过滤器采用精确的粉末烧结工艺，孔径偏差控制在±10%以内，相比普通烧结滤芯，同等污染条件下压降上升速度降低约20%至30%。
结构设计方面，大流量电子级气体过滤器需要兼顾高通量与低阻力。恒歌的316L不锈钢罐体内部流道经过计算流体动力学仿真优化，进气口与出气口之间不存在死角或突扩突缩结构，气体流动阻力小。内置滤芯的过滤面积与壳体容积的配比经过反复测试，在保证拦截效率的前提下，初始压降比同类产品降低15%以上。
其他需要注意的因素
除了上述三种主要原因，过滤器安装方式及系统压力波动也会对压降产生一定影响。滤芯未安装到位，密封圈偏移或滤芯与支撑板之间存在间隙，会导致部分气体未经有效过滤直接旁通，同时也会在间隙处产生涡流，增加局部阻力。安装时应严格按照厂家扭矩要求紧固，并做低流量气密性检查。
系统压力变化同样会引起压降波动。气体密度与压力成正比，相同质量流量下，压力越低，体积流量越大，通过滤芯的线速度越高，压降越大。因此当氮气系统处于低压供气模式(如减压后供给末端设备)时，压降会比高压输送时更明显。设计中应将过滤器布置在高压侧，或在低压侧选用更大规格的过滤器。
总结
高纯氮气过滤器压降增大的根本原因是气体通过滤芯的流动阻力上升。解决这一问题需要从污染源控制、选型匹配和材质选择三个层面入手。颗粒污染可通过分级过滤和定期维护缓解;选型不当需重新核算峰值流量并增加过滤面积;液体或化学污染则必须从气源干燥和除油环节解决。

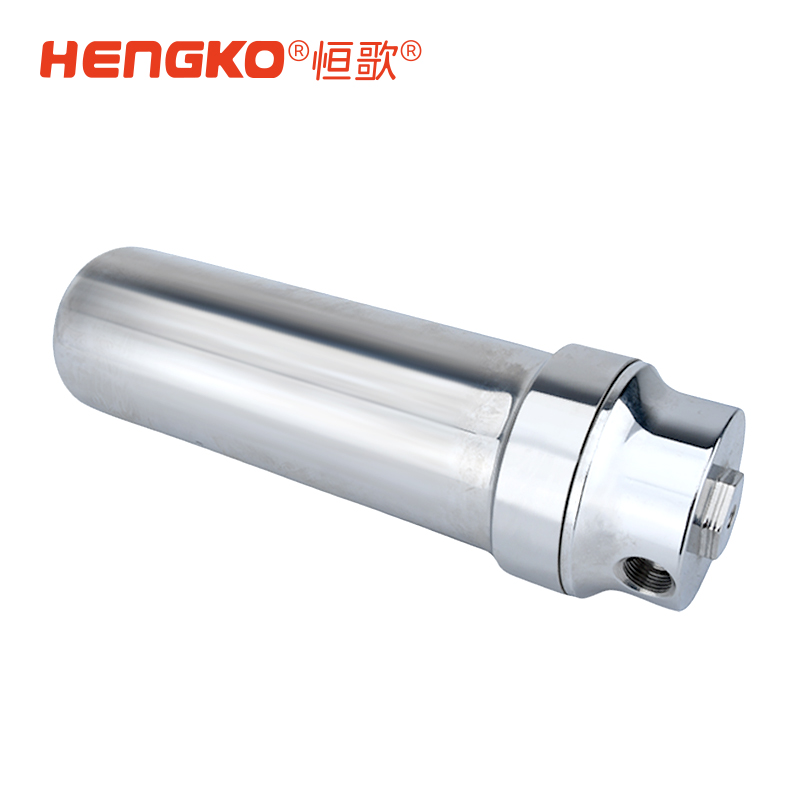

在半导体、电子气体等高要求行业中，采用316L不锈钢烧结过滤器且具备宽精度范围(纳米级至微米级)的产品能够同时满足高纯度、高通量和低阻力的需求。深圳恒歌生产的高纯气体过滤器采用整体316L不锈钢结构，内置3纳米至100微米的可选过滤元件，支持两阀、三阀、四阀组件配置。每一只过滤器出厂前均经过100%氨气检漏测试，出口气体杂质含量可控制在5ppb以下。过滤器在常温下兼具物理吸附能力，可去除H₂O、O₂、CO、CO₂及NMHC等杂质，适用于惰性气体和反应性气体的大流量超纯过滤。若系统长期面临高颗粒负荷或水分问题，恒歌还可提供定制化的多级过滤方案与现场选型支持。
发布时间 26-05-19
